LTZ

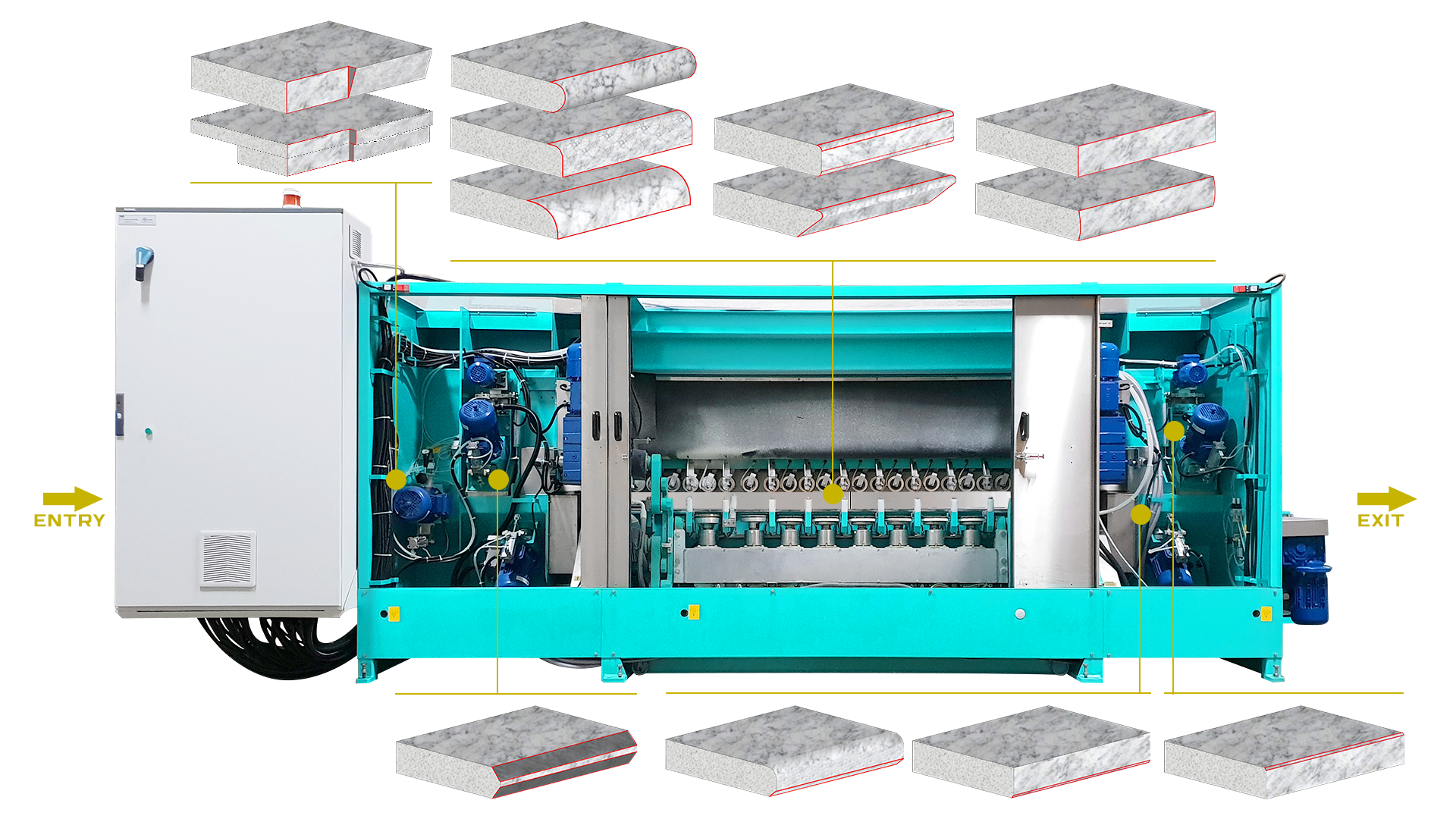

Den horisontella polermaskinen för rundade och plana profiler upp till 10 cm i tjocklek.
MÖBLER | BYGG | MINNESMÄRKEN
Toppklassig prestanda
Hög prestanda och driftsäkerhet kännetecknar denna maskin. Kantformningen utförs med två diamantkoppar (Ø 150 mm) med helautomatisk positionering.
- Mikrooscillation för plana kanter och ytor
- Elektronisk styrning av pneumatiska spindlar via pekskärm (start/stopp, individuella tider)
- Idealisk för hög produktion och tjockare material (upp till 10 cm)
- Även lämplig för mjuka material tack vare spindlarnas följsamma gång
Mått från: 4950 × 1860 mm
Effekt från: 34 kW
Generella funktioner
- Formning av rundade profiler utan behov av specialformade diamantverktyg
- Elektronisk styrning av pneumatiska spindlar via pekskärm (start/stopp och individuella tider)
- Automatisk positionering av referensstopp för de två första formspindlarna
- Underhållsfritt labyrintskydd för spindlar (utan bälgar)
- Hydraulmotorer på oscillerande spindlar
- Oscillationssystem med två motorer och elektronisk axel för hög frekvens, låg service och hög driftsäkerhet
- Enhetliga oscillerande spindlar med individuella hastigheter
- Trycksatt spindelbalk med underhållsfritt system (MM‑patent 1987)
- Mikrooscillation för plana ytor
- Rullsystem för bearbetning av smala material
- Beprövade pneumatiska spindlar
- Stabilt transportsystem som minskar risken för materialskador
- Motoriserad tryckbalk
- Justerbar bandhastighet via kontrollpanel
- Svängbar kontrollpanel för enkel åtkomst
- Utdragbar stödbalk för stora arbetsstycken
Modeller och tillbehör
LTZ finns i två huvudversioner: LTZ 821 och LTZ 8221.
LTZ 821 är utrustad med:

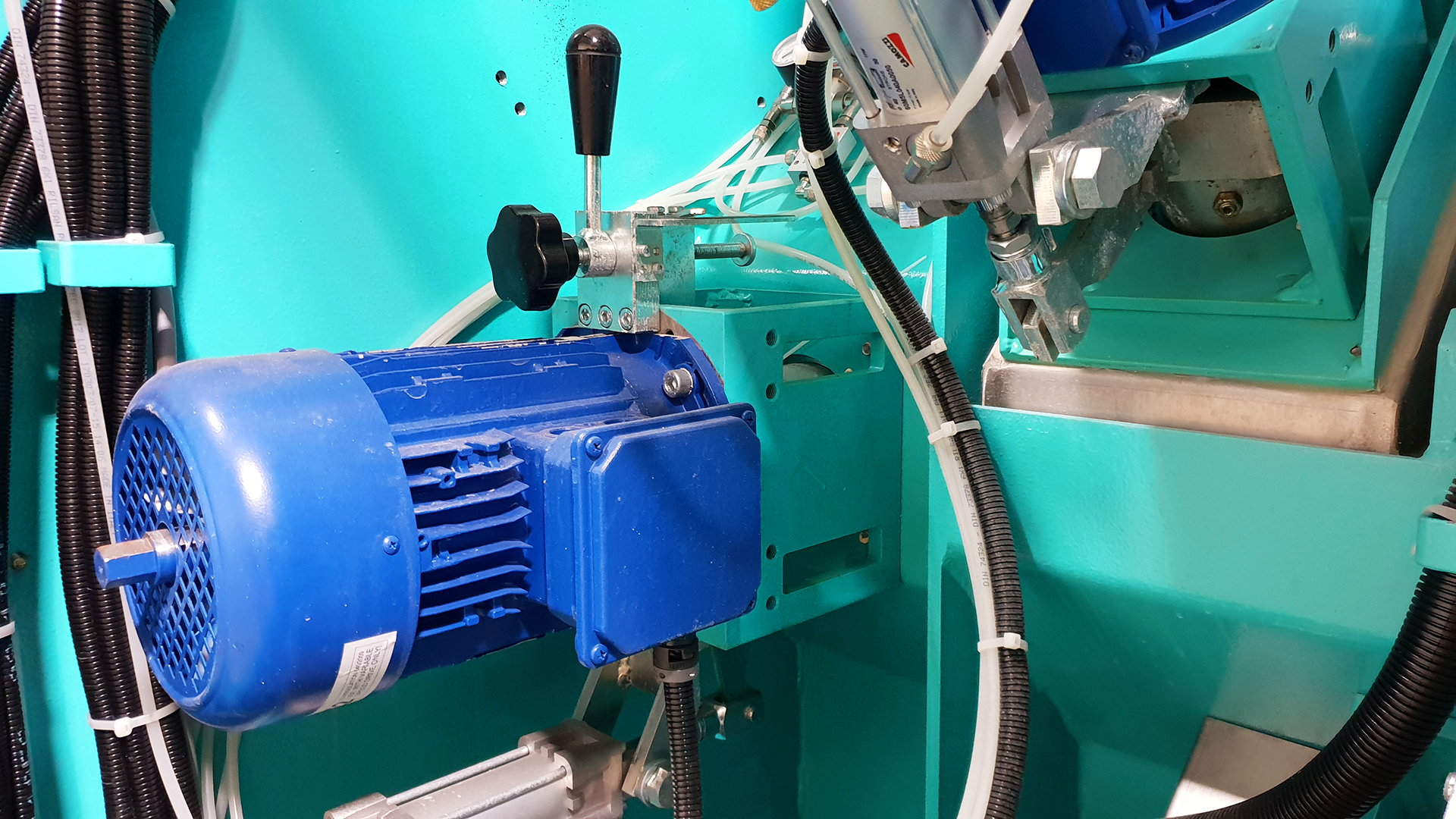

- 1 kalibreringsspindel för tjockleksbearbetning (upp till 6 cm), justerbar i flera riktningar och vridbar 0–90° (även för droppspår)
- 2 spindlar lutade 45° för fasning och avfasning, samt förberedelse av rundade profiler

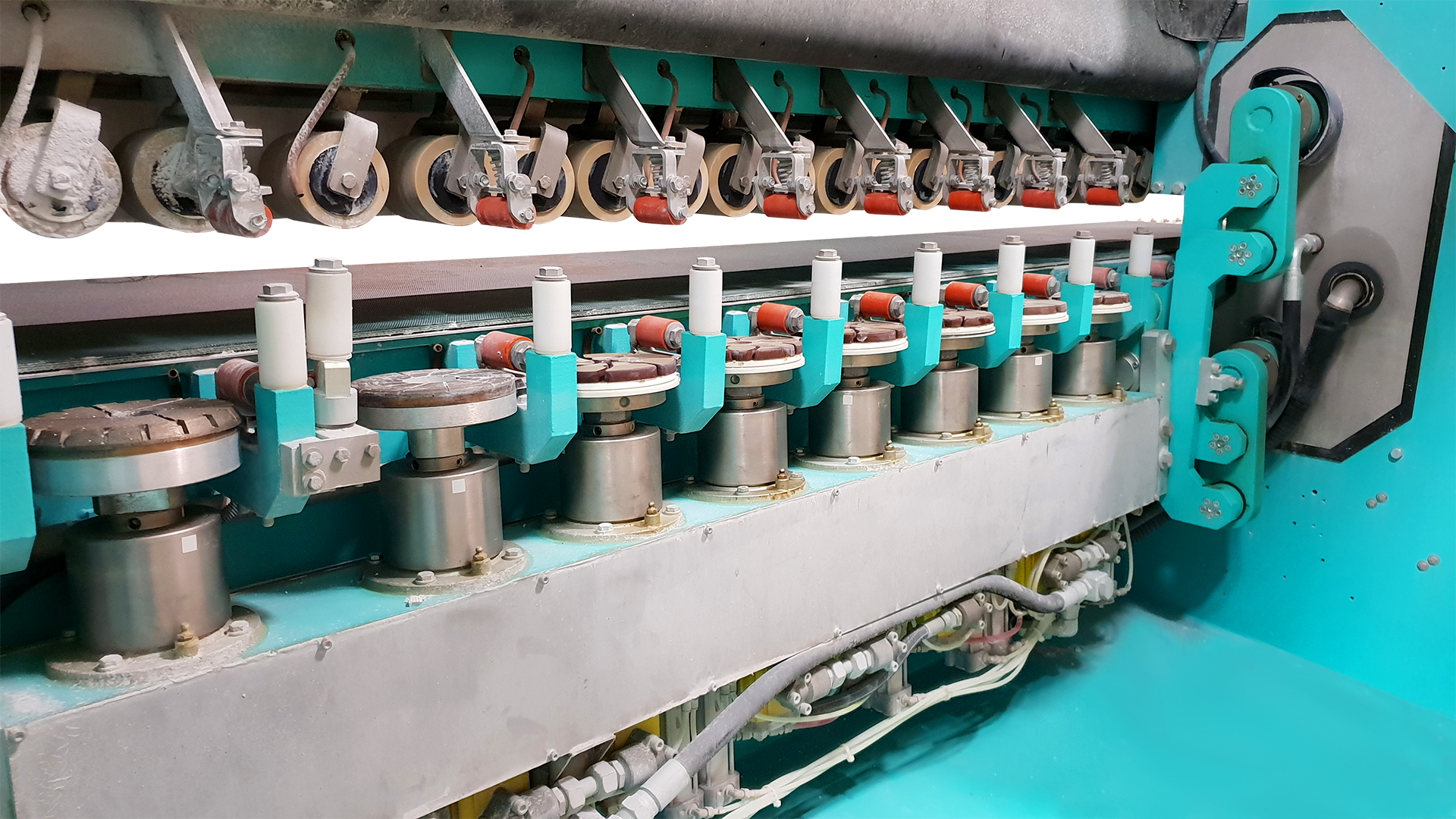

- 8 oscillerande spindlar (Ø 150 mm) – de två första för formning med diamantverktyg, övriga för slipning och polering (alla kan vid behov utrustas med slipverktyg)

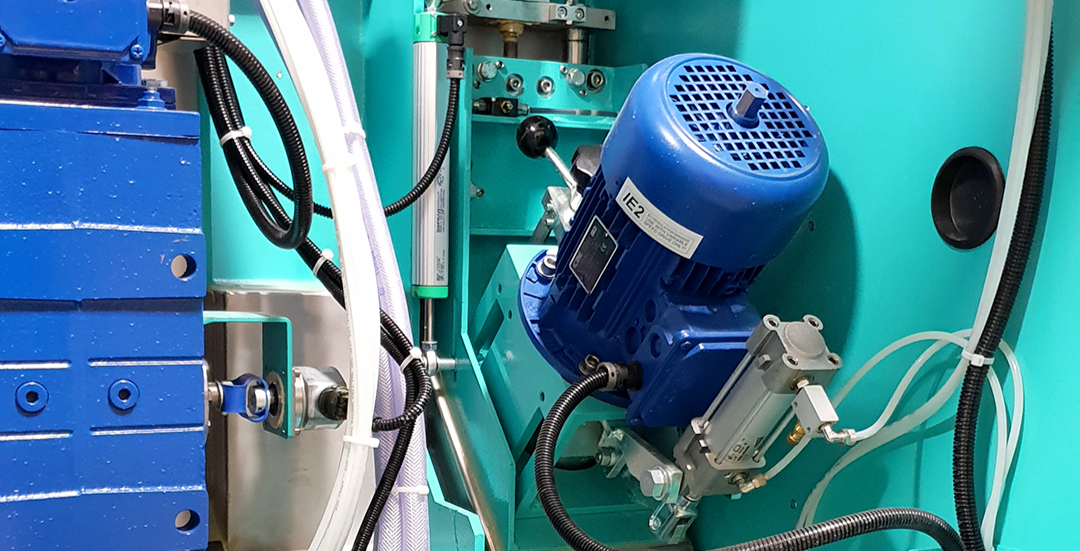

LTZ 8221 har samma konfiguration, kompletterad med 2 extra fasspindlar vid utmatning.
Tillval och extra funktioner finns för ytterligare anpassning.
PROCESSING MODEL
Tillgängliga processer för denna maskinmodell
Teknisk information
| Dimensioner | L 604 - 696; B 184; H 215 cm |
| Vikt | 5650 - 6100 kg |
| Maximal effektförbrukning (intervall) | 35 - 42 kW |
| Arbetsstyckets tjocklek | 10 - 100 mm (rak kant); 20 - 100 mm (rundade profiler) |
| Kantfräsning (frontkalibrering) | Standard |
| Minsta längd på arbetsstycket | 270 mm |
| Minsta bredd på arbetsstycket | 150 mm |
| Antal fasverktyg för övre förfasning | 1 (Ø130 mm diamantbelagd) |
| Antal fasverktyg för nedre förfasning | 1 (Ø130 mm diamantbelagd) |
| Antal formnings- och polerspindlar på oscillerande balk | 8 (Ø150 mm) |
| Mikrooscillering för rak kant | Standard |
| Antal fasverktyg för övre fas | 1 - 2 (Ø130 mm) |
| Antal fasverktyg för nedre fas | 1 - 2 (Ø130 mm) |
| Tjockleksmätare (statisk/dynamisk) | Tillval |
| Elektronisk styrning med pekskärm | Standard |
| Kantfräsning (frontkalibrering) | Standard |
| Multifunktionsenhet vid inloppet | Tillval |
| Extra tillbehör för grovbearbetning med diamantskiva | Ej tillgänglig |
| Multifunktionsenhet vid utloppet på motsatt sida av bandet | Tillval |
| Tillbehör för droppspår vid bandets utlopp | Tillval |
| Tillbehör för faslipning och bushamring | Tillval |

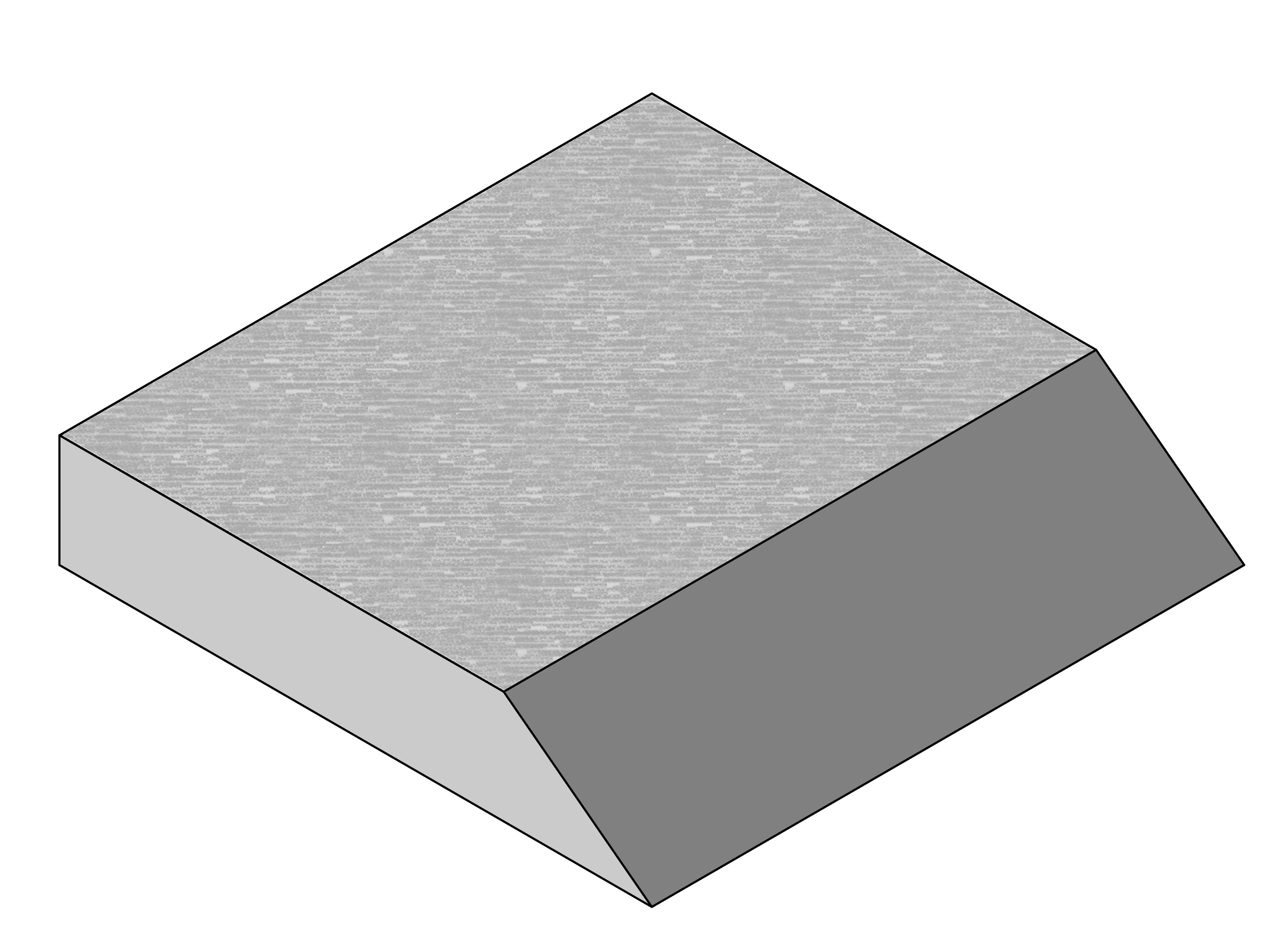

| Marmo Miter"-metod för 45°-kapning av keramiska skivor (tjocklek ≤ 15 mm) | Ej tillgänglig |
| O/V"-metod för frontlister och stänkskydd | Ej tillgänglig |
