Den kombinerade kantpolermaskinen för rundade profiler (upp till 8 cm) och raka kanter (upp till 10 cm)
MÖBLER | BYGG | MINNESMÄRKEN
Två kantpolermaskiner i en

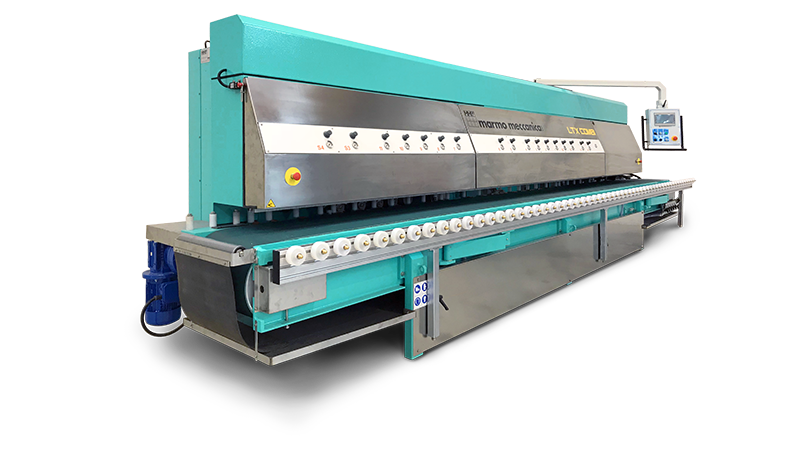

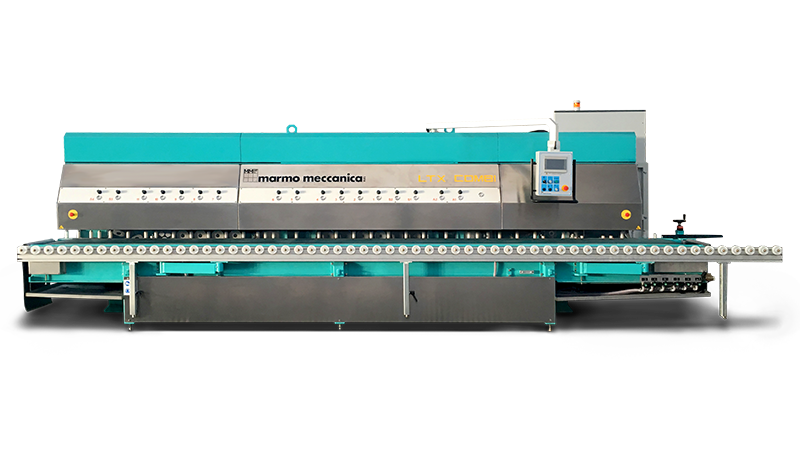

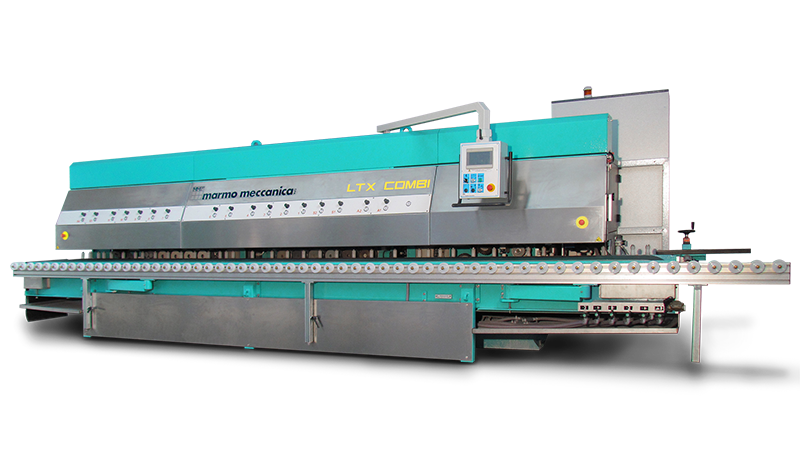

LTX COMBI, liksom alla Marmo Meccanicas maskiner, utmärker sig genom hög bearbetningskvalitet, robust konstruktion, hög säkerhetsnivå och användarvänliga tekniska lösningar.
Maskinen är utvecklad för att samla all bearbetning av raka och rundade kantprofiler i en och samma enhet. Den är utrustad med två uppsättningar spindlar – en för rundade kanter (baserad på LTN) och en för plana kanter (baserad på LCH).

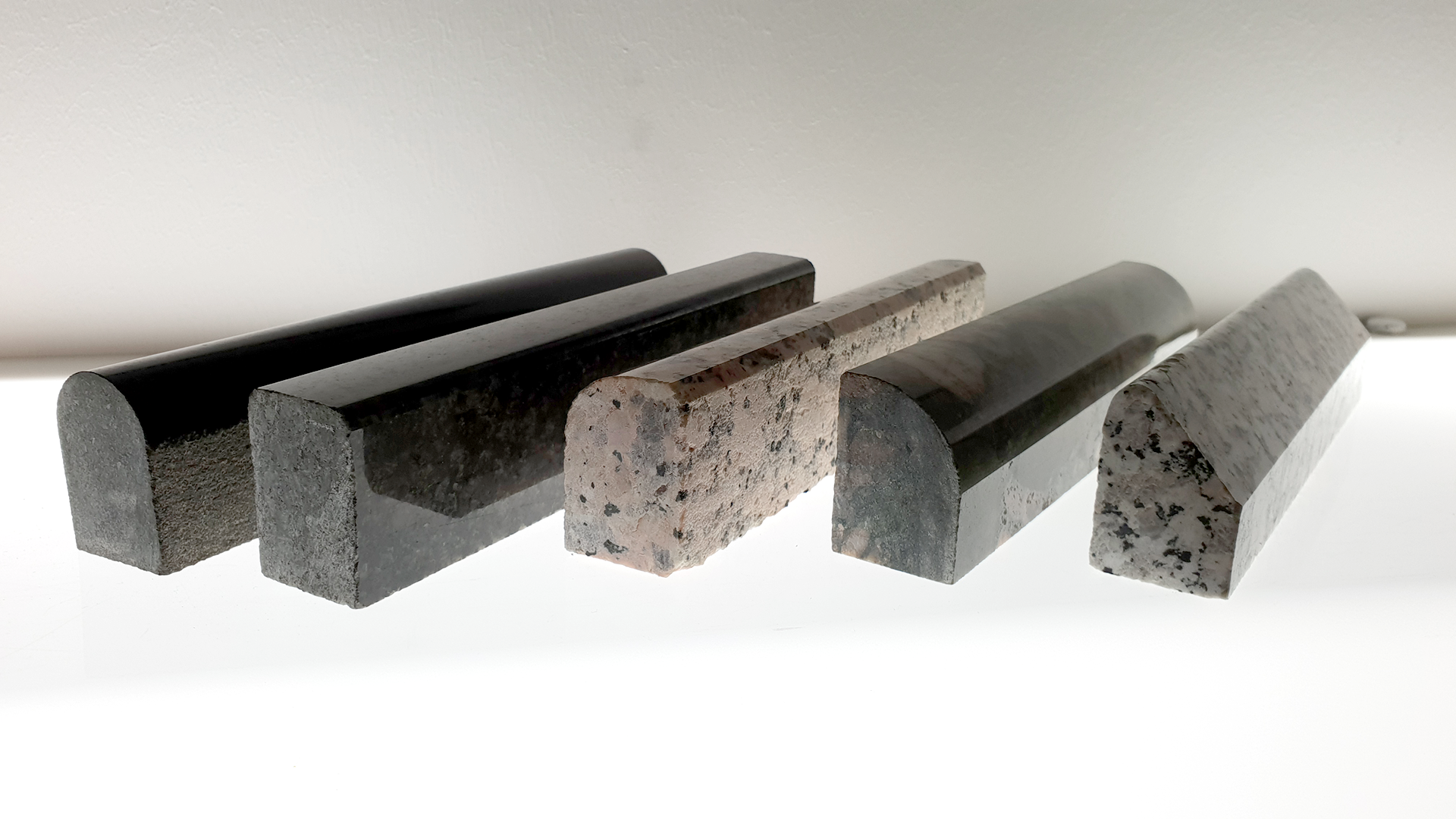

Med LTX COMBI kan du effektivt bearbeta både raka och rundade profiler, och särskilt produktionen av kombinerade profiler, som demi-bullnose och pencil round, sker betydligt snabbare.
Generella funktioner
- Oscillerande spindlar, beprövade i tusentals maskiner, med underhållsfritt labyrintskydd

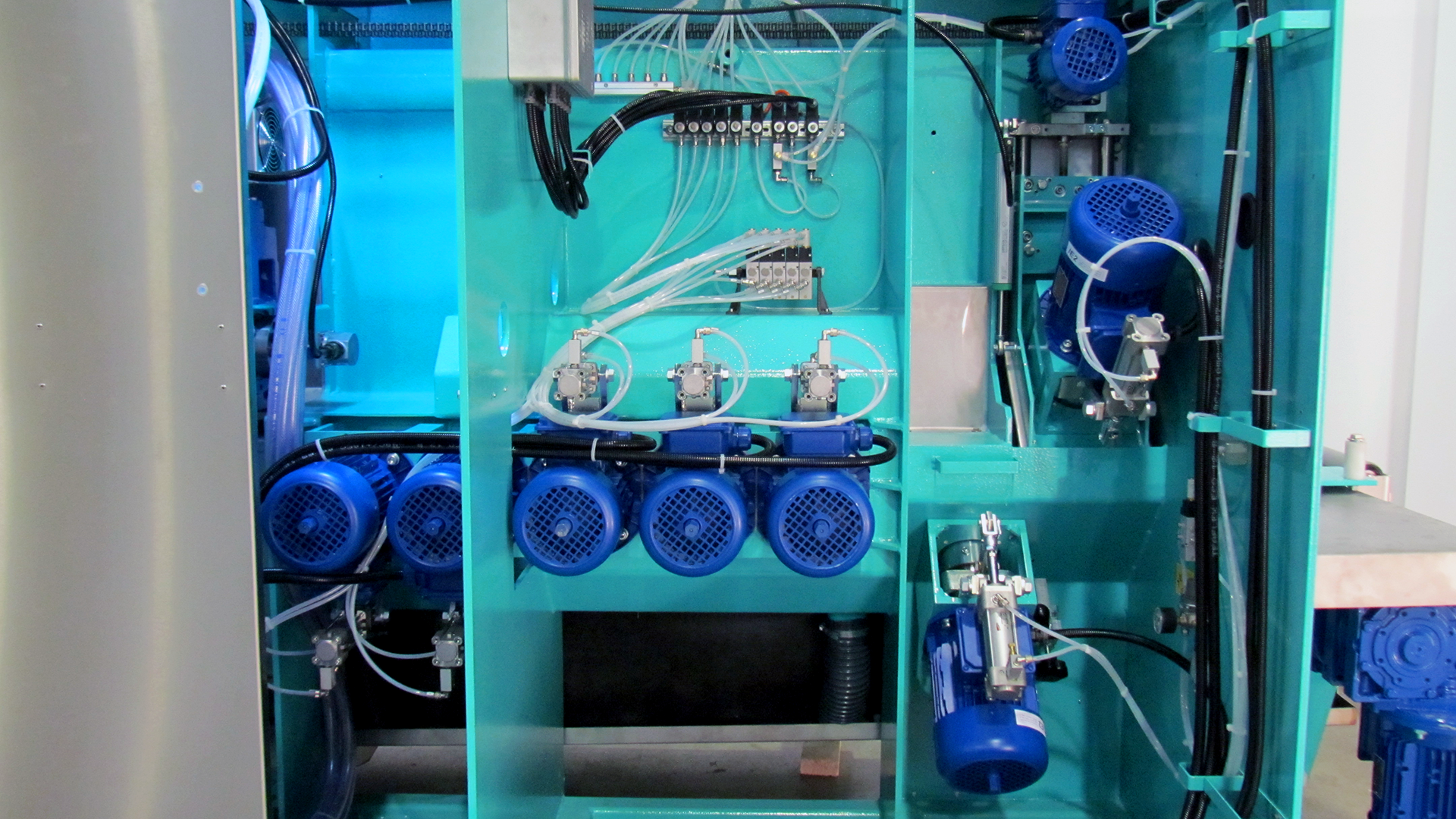

- Hydraulmotor i varje spindel med individuella rotationsparametrar
- Trycksatt spindelbalk med underhållsfritt oscillationssystem (MM‑patent 1987) och mikrooscillation för plana ytor
- Oscillation via två motorer med elektrisk axel – enkel mekanik, låg service och hög driftsäkerhet
- Automatisk positionering av funktionella enheter
- PLC-styrning möjliggör delbearbetning samt individuell timing per pneumatisk spindel
- Justerbar bandhastighet via kontrollpanel
- Stabilt transportsystem som minimerar risken för skador på materialet
- Utdragbar stödbalk för stora arbetsstycken (upp till ca 685 mm från bandet)
- Effektiv vattenhantering – inget spill på golv, ingen grund krävs vid installation
- Svängbar kontrollpanel för enkel åtkomst
- Pekskärm med förinställda och anpassningsbara program
- Inbyggd diagnostik, produktionsstatistik och servicepåminnelser
Utrustning
- Justerbar inmatningslist (0–6 mm) för exakt positionering vid kantfräsning
- Kalibrerings-/droppskärningsenhet (upp till 100 mm), justerbar och vridbar 0–90°
- Kantfrässpindel för exakt avverkning och perfekt kantgeometri
- 2 spindlar med 45° lutning för fasning och förberedelse av rundade profiler

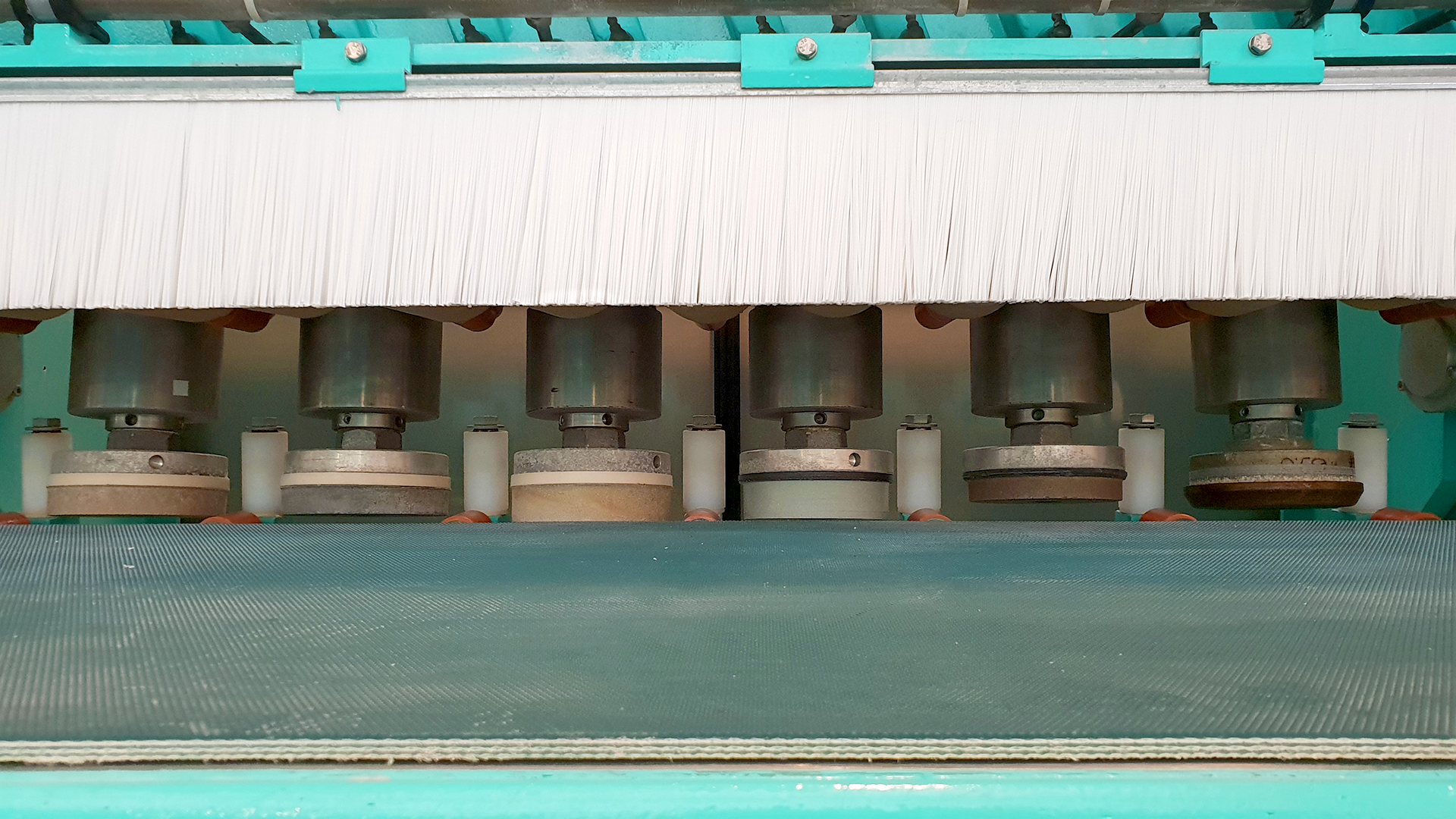

- 6 oscillerande spindlar för formning, slipning och polering av profiler
- 5 fasta polerspindlar för plana och kombinerade profiler
- 2 spindlar med 45° lutning för polering av faser
Tillval:
Enhet för baksidesbearbetning, bush-hamring och halkskyddsspår
PROCESSING MODEL
Tillgängliga processer för denna maskinmodell
Teknisk information
| Dimensioner | L 750; B 190; H 220 cm |
| Vikt | 6450 kg |
| Maximal effektförbrukning (intervall) | 40 kW |
| Arbetsstyckets tjocklek | 10 - 100 mm (rak kant); 20 - 80 mm (rundade profiler) |
| Minsta längd på arbetsstycket | 270 mm |
| Minsta bredd på arbetsstycket | 150 mm |
| Antal fasverktyg för övre förfasning | 1 (Ø130 mm diamant) |
| Antal fasverktyg för nedre förfasning | 1 (Ø130 mm diamant) |
| Antal polerspindlar på fast balk | 5 (Ø150 mm) |
| Antal formnings- och polerspindlar på oscillerande balk | 6 (Ø130 mm) |
| Mikrooscillering för rak kant | Standard |
| Antal fasverktyg för övre fas | 1 - 2 (Ø130 mm) |
| Antal fasverktyg för nedre fas | 1 - 2 (Ø130 mm) |
| Tjockleksmätare (statisk/dynamisk) | Tillval |
| Elektronisk styrning med pekskärm | Standard |
| Kantfräsning (frontkalibrering) | Standard |
| Multifunktionsenhet vid inloppet | Tillval |
| Extra tillbehör för grovbearbetning med diamantskiva | Ej tillgänglig |
| Multifunktionsenhet vid utloppet på motsatt sida av bandet | Standard |
| Tillbehör för droppspår vid bandets utlopp | Tillval |
| Tillbehör för lamellslipning och roterande borstning | Tillval |
| Marmo Miter"-metod för 45°-kapning av keramiska skivor (tjocklek ≤ 15 mm) | Ej tillgänglig |
| O/V"-metod för frontlister och stänkskydd | Ej tillgänglig |
