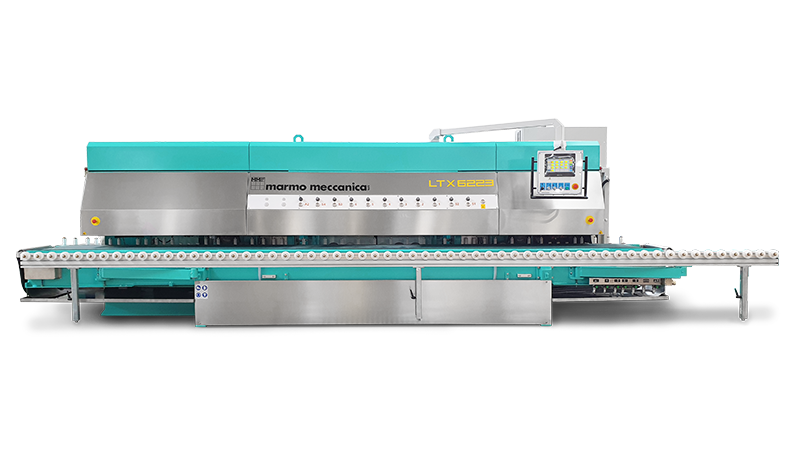

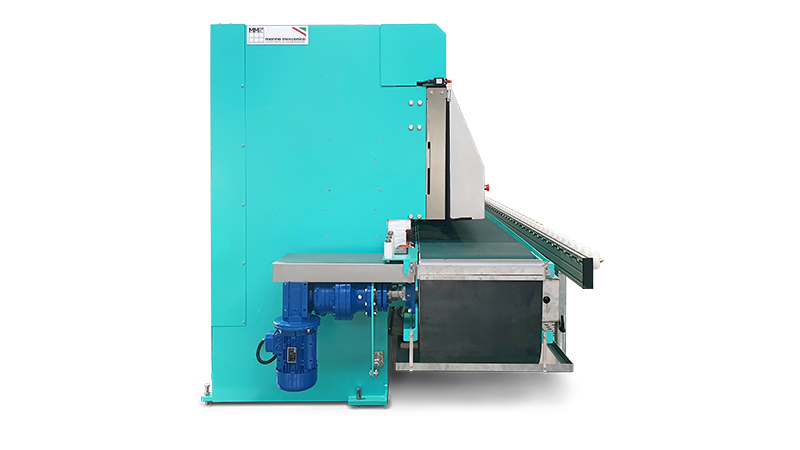

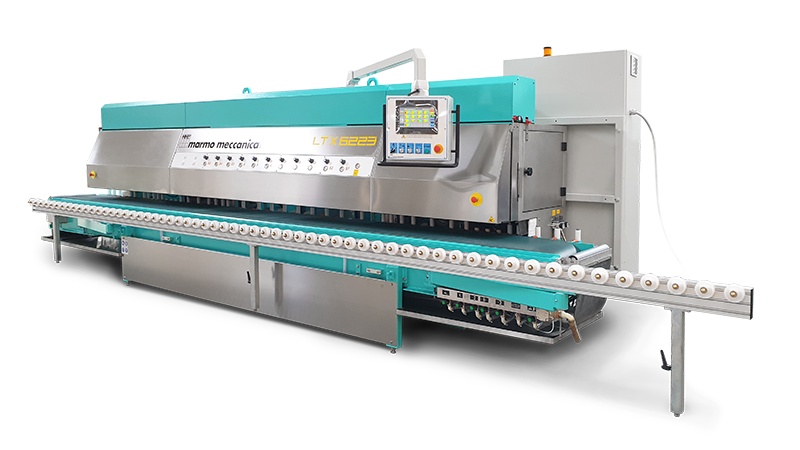

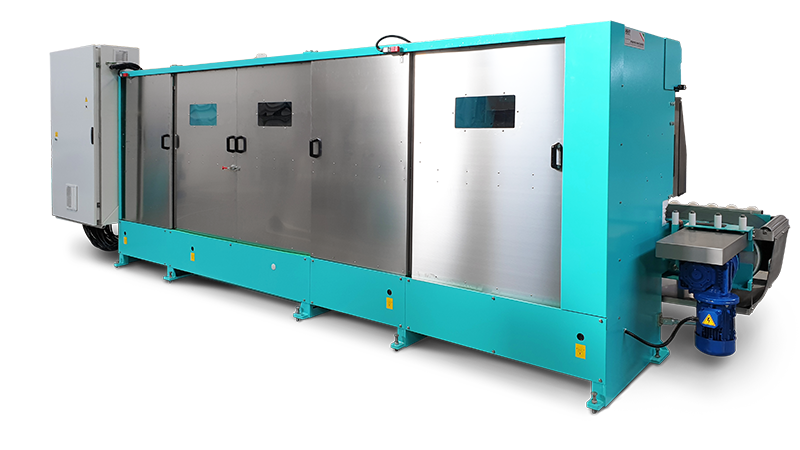

LTX
Den horisontella kantpolermaskinen för rundade kanter (upp till 8 cm) och plana kanter (upp till 10 cm).
MÖBLER | BYGG | MINNESMÄRKEN
Patenterad effektivitet och hög flexibilitet
LTX är en kantpolermaskin för rundade kanter (upp till 8 cm) och plana kanter (upp till 10 cm). Den bygger på principen att använda ett enda diamantverktyg för alla profiler och tjocklekar.
Det patenterade oscillationssystemet (1987) med två motorer och elektrisk axel ger enkel konstruktion, lågt underhåll och hög driftsäkerhet. Maskinen har en självbärande konstruktion, effektiv vattenhantering och skydd i rostfritt stål.
Mått från: 4810 × 1900 mm
Effekt från: 28 kW
Generella funktioner
- Svängbar kontrollpanel för enkel och konstant åtkomst

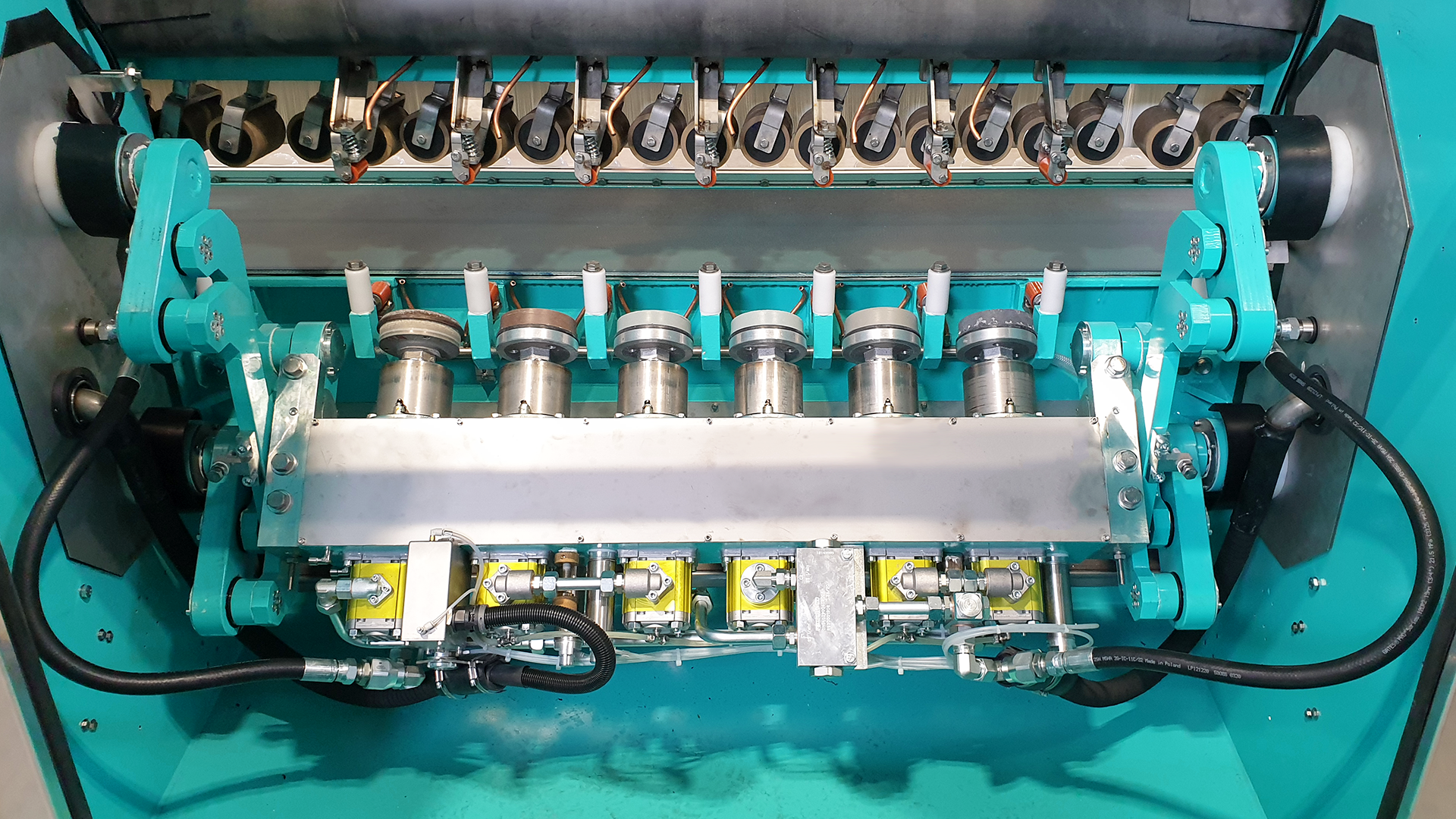

- Oscillerande spindlar – beprövad konstruktion med hydraulmotorer och differentierad rotation
- Underhållsfritt labyrintskydd (utan bälgar)
- Trycksatt spindelbalk med underhållsfritt oscillationssystem och mikrooscillation för plana ytor
- Oscillationssystem med två motorer och elektrisk axel (MM‑patent 1987) för hög prestanda, enkel mekanik och lång driftsäkerhet
- Färgpekskärm för snabb och intuitiv programmering
- Förinställda och anpassningsbara program som kan sparas
- Automatisk positionering av maskinens enheter
- Möjlighet till delbearbetning
- Individuell styrning av start- och stopptid för varje pneumatisk spindel
- Inbyggd diagnostik för att upptäcka fel och avvikelser
- Produktionsstatistik med räknare (del, återställbar och total)
- Serviceprogram med påminnelser för regelbundet underhåll
Modeller och tillbehör
LTX är den mest anpassningsbara polermaskinen i Marmo Meccanicas sortiment, byggd med modulär design som möjliggör många tillval.
Finns i två standardversioner: LTX 621 och LTX 6221.
LTX 621 är utrustad med:
- 1 kalibreringsspindel för tjockleksbearbetning (upp till 10 cm), justerbar i flera riktningar och vinklingsbar 0–90° (även för droppspår).

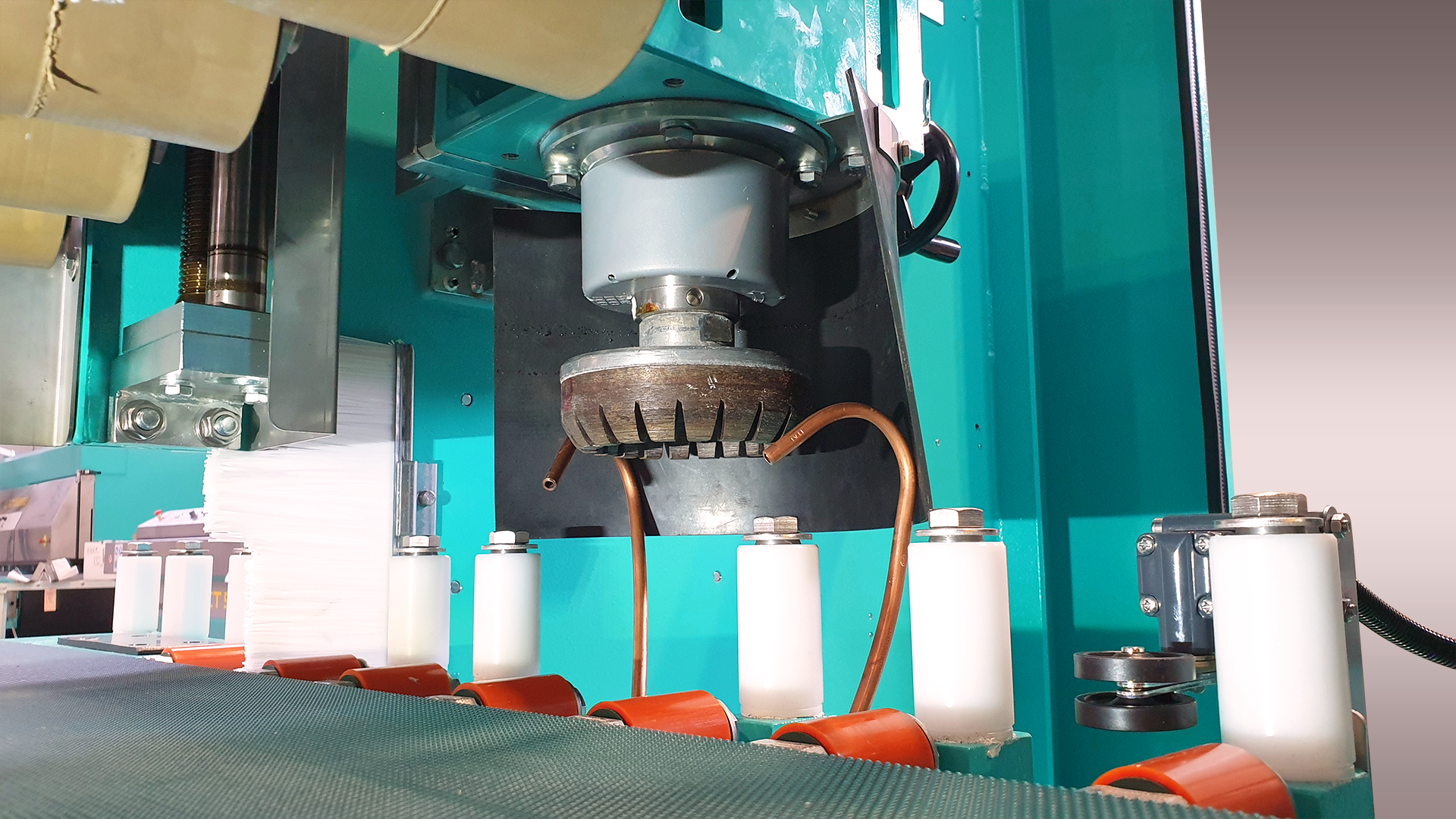

- 2 spindlar med 45° lutning för fasning och avfasning, samt förberedelse av rundade profiler.
- 6 oscillerande spindlar: två för formning med diamantverktyg, fyra för slipning och polering.
LTX 6221 har samma uppbyggnad, kompletterad med 2 extra fasspindlar vid utmatning.
Exempel på tillval:

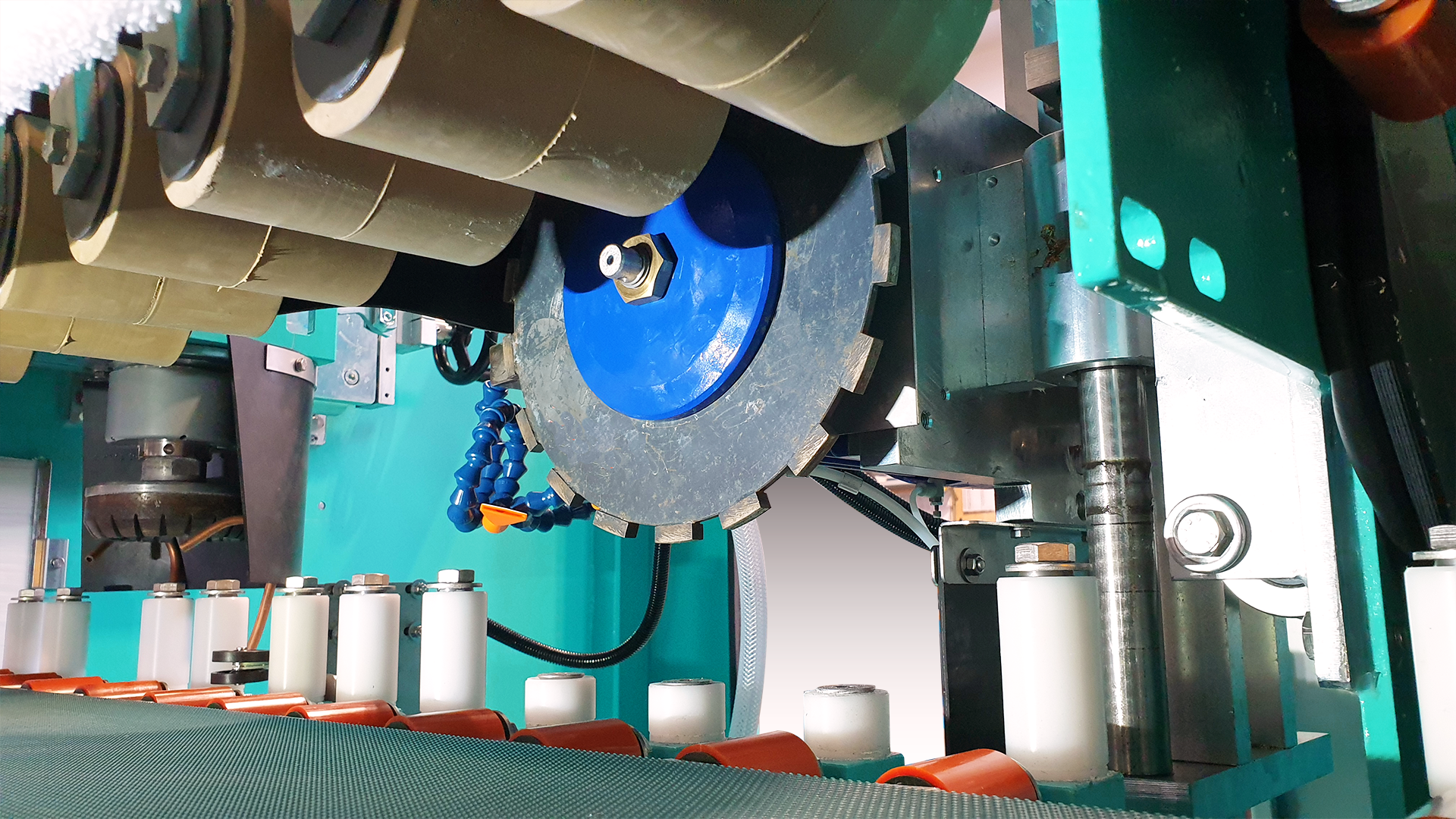

- Droppspår (höger/vänster)
- Spår i kant
- Profilering med formverktyg
- Kantfräsning och riktning
- Raka och vinklade snitt
- Geringssågning (45°)
- Halkskyddsspår
- Kantslipning och bush-hamring
PROCESSING MODEL
Tillgängliga processer för denna maskinmodell
Teknisk information
| Dimensioner | L 480 - 580; B 190; H 220 cm |
| Vikt | 4150 - 4900 kg |
| Maximal effektförbrukning (intervall) | 26.5 - 34.0 kW |
| Arbetsstyckets tjocklek | 10 - 100 mm (rak kant); 20 - 80 mm (rundade profiler) |
| Minsta längd på arbetsstycket | 270 mm |
| Minsta bredd på arbetsstycket | 150 mm |
| Antal fasverktyg för övre förfasning | 1 (Ø130 mm diamant) |
| Antal fasverktyg för nedre förfasning | 1 (Ø130 mm diamant) |
| Antal formnings- och polerspindlar på oscillerande balk | 6 (Ø130 mm) |
| Mikrooscillering för rak kant | Standard |
| Antal fasverktyg för övre fas | 1 (Ø130 mm) |
| Antal fasverktyg för nedre fas | 1 (Ø130 mm) |
| Tjockleksmätare (statisk/dynamisk) | Tillval |
| Elektronisk styrning med pekskärm | Standard |
| Kantfräsning (frontkalibrering) | Tillval |
| Multifunktionsenhet vid inloppet | Tillval |
| Extra tillbehör för grovbearbetning med diamantskiva | Ej tillgänglig |
| Multifunktionsenhet vid utloppet på motsatt sida av bandet | Tillval |
| Tillbehör för droppspår vid bandets utlopp | Tillval |
| Tillbehör för lamellslipning och roterande borstning | Tillval |
| Marmo Miter"-metod för 45°-kapning av keramiska skivor (tjocklek ≤ 15 mm) | Ej tillgänglig |
| O/V"-metod för frontlister och stänkskydd | Ej tillgänglig |
