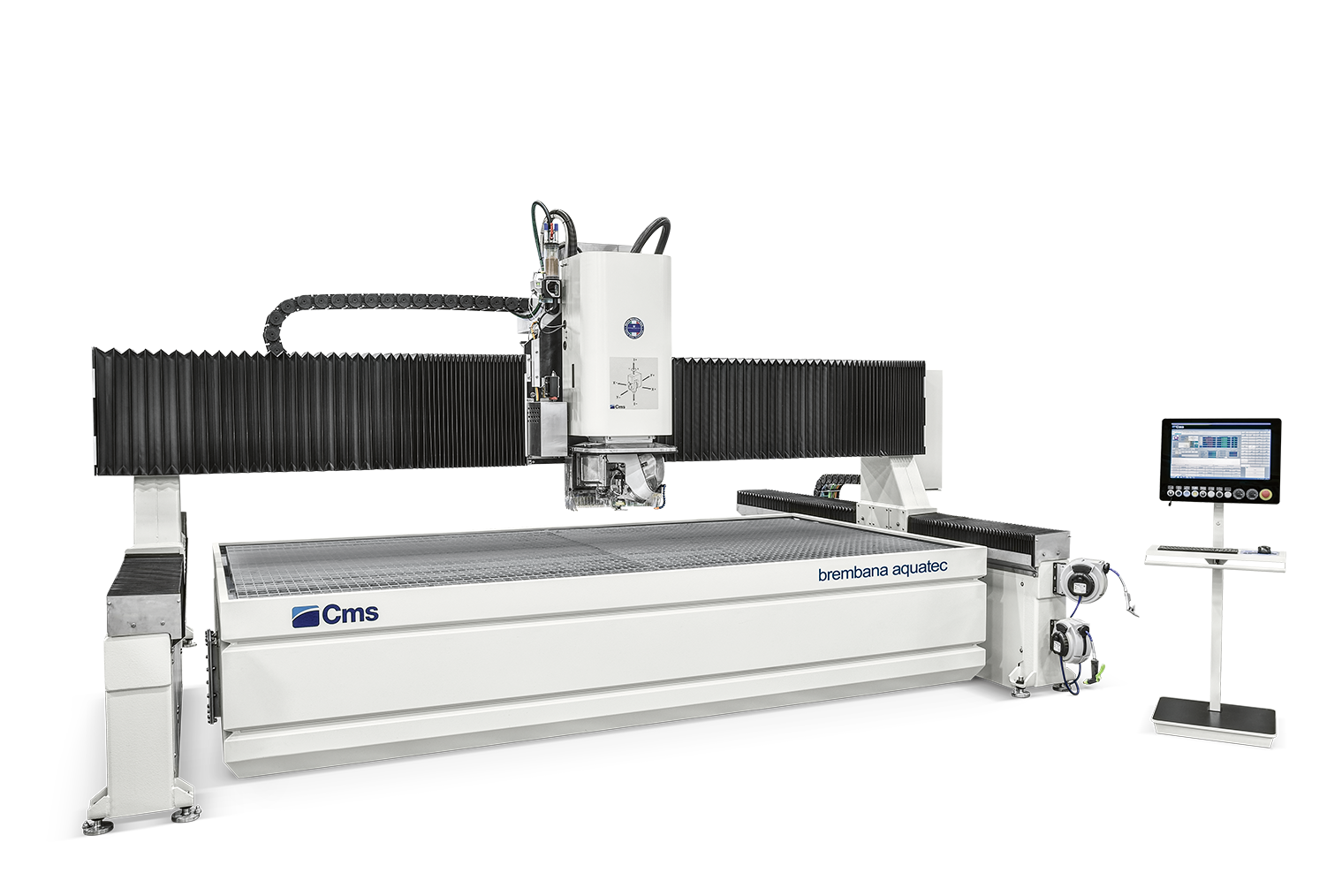

Brembana Aquatec

3- och 5-axligt hydro-abrasivt vattenskärningssystem

Brembana Aquatec är ett avancerat, mångsidigt och högpresterande abrasivt vattenskärningssystem, som kan anpassas till de mest varierande produktionsbehoven inom olika tillämpningsområden och leverera extremt precisa snitt. Maskinen består av en rörlig brygga som färdas längs separata högtycksstålsstöd, förankrade i golvet för att ge enastående strukturell stabilitet. Denna konstruktion säkerställer hög prestanda även vid de mest krävande uppgifterna.

Rörelserna – inklusive skärhuvudets – utförs via högprecisions härdad och slipad kuggstång, driven av borstlösa motorer.
Stålskydd och polyuretanbälgar skyddar alla rörelsekomponenter från vatten och damm.
Materialhanteringen är snabb och enkel tack vare 2 eller 4 öppna sidor, vilket även gör det enkelt att övervaka skärprocessen. Dessutom ger det möjlighet att installera ytterligare utrustning för materialhantering.

Brembana Aquatec finns även i följande versioner:

Twin (lösning för pendelarbete med dubbel tank)

Oöverträffad skärprestanda

Den öppna ramstrukturen med elektrisk portal på två separata tjocka stöd, förankrade i golvet, erbjuder hög styvhet även vid höga hastigheter upp till 54 m/min och accelerationer upp till 2 m/s².

Oändliga möjligheter: upp till 33 % kortare cykeltid

Den mest kompakta lösningen på marknaden med oändlig rotation, vilket minskar skärcykeln med 33 % genom att eliminera behovet av att återställa C-axelns rotation för att justera interna ledningar och rör.

Enkel hantering: åtkomst till arbetsbordet från fyra sidor

Utmärkt åtkomst till skärområdet – den stora portalen och den modulära ramen möjliggör konfigurationer med gott om utrymme kring uppsamlingstanken för enkel lastning och lossning av material.

Hög flexibilitet för maximal produktivitet

Den modulära strukturen hos ramen och uppsamlingstanken erbjuder hög flexibilitet för de mest krävande kunderna som söker lösningar för stora format och tung bearbetning

Teknisk information

Modell	2030	2040	6030
X-axelns rörelse	3800 mm / 149 tum	4020 mm / 158 tum	3000 mm / 118 tum
Y-axelns rörelse	2650 mm / 104 tum	2650 mm / 104 tum	6650 mm / 262 tum
Z-axelns rörelse	650 mm / 25 tum	650 mm / 25 tum	650 mm / 25 tum
Snabbhastighet	54 m/min	54 m/min	54 m/min
Acceleration	2 m/s²	2 m/s²	2 m/s²
B-axel	±60°	±60°	±60°
B-axel snabbhastighet	17299°/min	17299°/min	17299°/min
B-axel acceleration	1450°/s²	1450°/s²	1450°/s²
C-axel	Oändlig	Oändlig	Oändlig
C-axel snabbhastighet	13400°/min	13400°/min	13400°/min
C-axel acceleration	850°/s²	850°/s²	850°/s²
Arbetsområde	2000 × 300 mm / 78 × 118 tum	2000 × 4000 mm / 78 × 157 tum	6000 × 3000 mm / 236 × 118 tum
Totala mått utan ljusbarriärer	5886 × 4039 mm / 232 × 159 tum	5886 × 4039 mm / 232 × 159 tum	8195 × 6832 mm / 323 × 269 tum

Standardversioner
Finns tillgängliga upp till modell 60120 (12000 × 6000 mm)
Dynamisk precision (3-axligt) ±0,10 mm
Repetitionsnoggrannhet för “ps”-positionering ±0,025 mm
