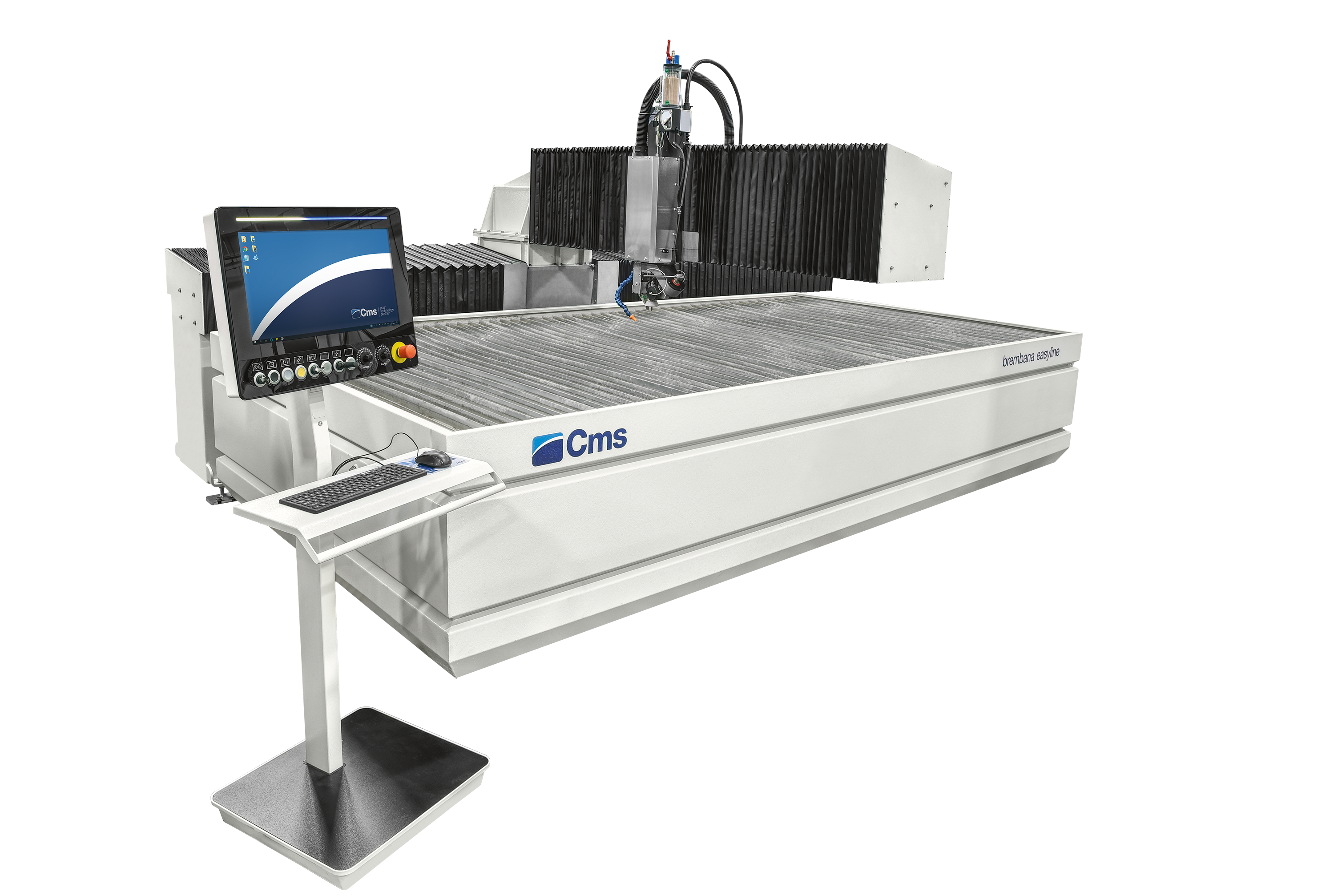

Brembana Easyline

3- och 5-axligt vattenskärningssystem

Brembana Easyline är ett högpresterande, mångsidigt och modulärt vattenskärningssystem – antingen rent eller hydroabrasivt – som kan användas inom en rad olika tillämpningsområden för att möta de mest varierande produktionsbehoven.

Den konsol baserade strukturen med en separat tank möjliggör enkel åtkomst till arbetsbordet. Laddning och borttagning av material går snabbt och smidigt. Alla axlars rörelser utförs genom härdad och slipad kuggstång och drev. De termiska svetsade bälgarna ger fullständigt skydd för styrskenorna och kuggstången från vatten och damm.

Stålstrukturen genomgår en rostskyddsbehandling genom sandblästring och keramisk målning, vilket ger en högre motståndskraft mot korrosion. Tanken är förberedd för installation av ett muddrings-system för borttagning av abrasiva material.

Brembana Easyline finns också med följande konfigurationer:

Twin (lösning för pendelarbete med dubbel tank)
Twin+ (pendelbaserat skärsystem med en tank)
Dual Bridge
Scannerbaserad säkerhet
Manuell vridbar 3-axlig skärhuvud

Enkel hantering: åtkomst till arbetsbordet från tre sidor

Utmärkt åtkomst till skärområdet – den konsolbaserade strukturen med separat uppsamlingstank ger enkel åtkomst från tre sidor för att ladda och lossa material.

Enkel underhåll: 91 % lägre kostnad för borttagning av förbrukat abrasivt material

Uppsamlingstanken med specialbehandlad keramisk rostskyddsmålning är utformad för att passa det nya Evo4-kedjemuddringssystemet för borttagning av förbrukat abrasivt material, även senare efter installation, med 91 %* lägre underhållskostnader.

Enkel tätning: säkert skydd mot damm och vatten

De värmeförseglade bälgarna ger ett komplett skydd för linjärstyrningar och kuggstänger från damm och vatten under skärningen, vilket garanterar lång livslängd utan att påverka skärkvaliteten.

Upp till 55 % högre produktivitet

Vattenskärningens mångsidighet möjliggör bearbetning av ett brett spektrum av material, med skräddarsydda lösningar för att öka produktiviteten upp till 55 %, såsom pendelcykel med enkel eller dubbel tank, eller konfiguration med flera skärhuvuden

Teknisk information

Modell	1010	2020	2040	2060
X-axel	1000 mm / 39 tum	2000 mm / 79 tum	4000 mm / 157 tum	6000 mm / 236 tum
Y-axel	1000 mm / 39 tum	2000 mm / 79 tum	2000 mm / 79 tum	2000 mm / 79 tum
Z-axel	220 mm / 8.6 tum (150 mm / 5.9 tum med 5-axligt huvud)	220 mm / 8.6 tum (150 mm / 5.9 tum med 5-axligt huvud)	220 mm / 8.6 tum (150 mm / 5.9 tum med 5-axligt huvud)	220 mm / 8.6 tum (150 mm / 5.9 tum med 5-axligt huvud)
B-axel	±60°	±60°	±60°	±60°
Stödplan	1210 × 1225 mm / 47 × 48 tum	2210 × 2225 mm / 87 × 87 tum	4210 × 2225 mm / 166 × 87 tum	6210 × 2225 mm / 244 × 87 tum
Totala mått med ljusbarriärer	4680 × 4174 mm / 184 × 164 tum	5680 × 5174 mm / 224 × 204 tum	5689 × 7208 mm / 224 × 284 tum	5680 × 9242 mm / 224 × 364 tum
