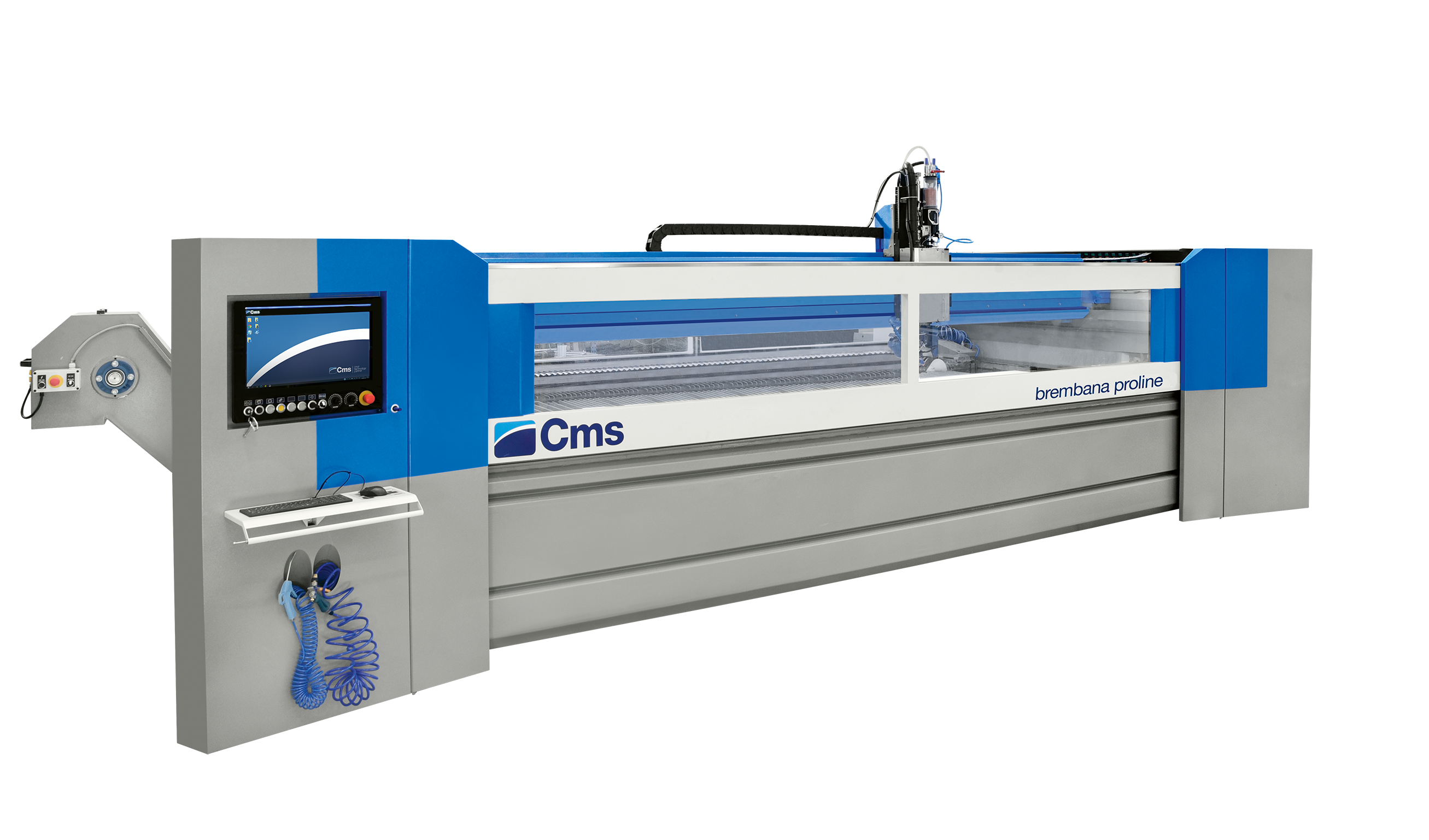

BREMBANA PROLINE
Hydro-abrasivt vattenskärningssystem
Ett genuint bearbetningscenter, konstruerat och designat med avancerade tekniska lösningar för vattenskärningsteknik, för att uppnå oöverträffad prestanda.
Tecnocut Proline är byggd kring en rostfri stålram som är redo för integration med “dredge”, ett fullt automatiserat och underhållsfritt system för borttagning av abrasivt material, automatisk vattennivåkontroll och roterande axlar för rörbearbetning. Den monolitiska strukturen möjliggör integration av en 330 kg abrasivpropulsor och den nya generationens hybridintensifierare direkt på maskinen. Portalstrukturen garanterar maximal tillförlitlighet över åren, tack vare härdade och slipade kuggstänger samt spiralpinioner kombinerade med växellådor med en glappmarginal på mindre än 1 bågminut. Axlarnas kuggstänger och glidskenor skyddas av CMS:s revolutionerande “Powder-Free”-system, ett ingenjörsmässigt mästerverk av ett ogenomträngligt labyrintsystem som ger fullständigt skydd mot vatten och damm.
- Mångsidig: Oändliga standardkonfigurationer för att anpassa sig till nya produktionskrav.
- Snabbare: NC- och digitala drivsystem för att påskynda programmeringen av maskinen och dess tillbehör.
- Mer kompakt: Tillbehören är inbyggda i basstrukturen för snabb och enkel installation.
- Enklare: Förkortade installationstider och effektiv återstart
Minskade totala mått
Högsta produktivitet och skärningsmångsidighet
Redo för enkel integration med tillval
Oöverträffad skärkvalitet
Teknisk information
| Modell | 1730 | 2040 |
| X-axelns rörelse (1 huvud) | 3250 mm / 10,6 fot | 4250 mm / 13,9 fot |
| Y-axelns rörelse | 1700 mm / 5,5 fot | 2000 mm / 6,5 fot |
| Z-axelns rörelse (3-axligt huvud) | 300 mm / 12 tum | 300 mm / 12 tum |
| Z-axelns rörelse (5-axligt huvud) | 200 mm / 9 tum | 200 mm / 9 tum |
| C-axel (endast 5 axlar) | Oändlig | Oändlig |
| B-axel (endast 5 axlar) | ±62° | ±62° |
| XY-axlarnas snabb hastighet | 40000 mm/min / 131 fot/min | 40000 mm/min / 131 fot/min |
| Arbetsbord Storlek | 3820 × 1920 mm / 12,5 × 6,3 fot | 4820 × 2220 mm / 15,8 × 7,8 fot |
| Arbetsbords lastkapacitet | 1000 kg/m² | 1000 kg/m² |
| Positionsnoggrannhet | ±0,035 mm | ±0,035 mm |
| Positions upprepning | ±0,025 mm | ±0,025 mm |
| Installerad effekt | 6 kW / 8 hk | 6 kW / 8 hk |
| Mått (L×B×H) | 6930 × 3180 × 3900 mm / 20,9 × 10,4 × 12,7 fot | 7290 × 3480 × 3900 mm / 23,9 × 11,4 × 12,7 fot |
| Maxvikt (tom) | 6500 kg / 14330 lb | 8000 kg / 17600 lb |
