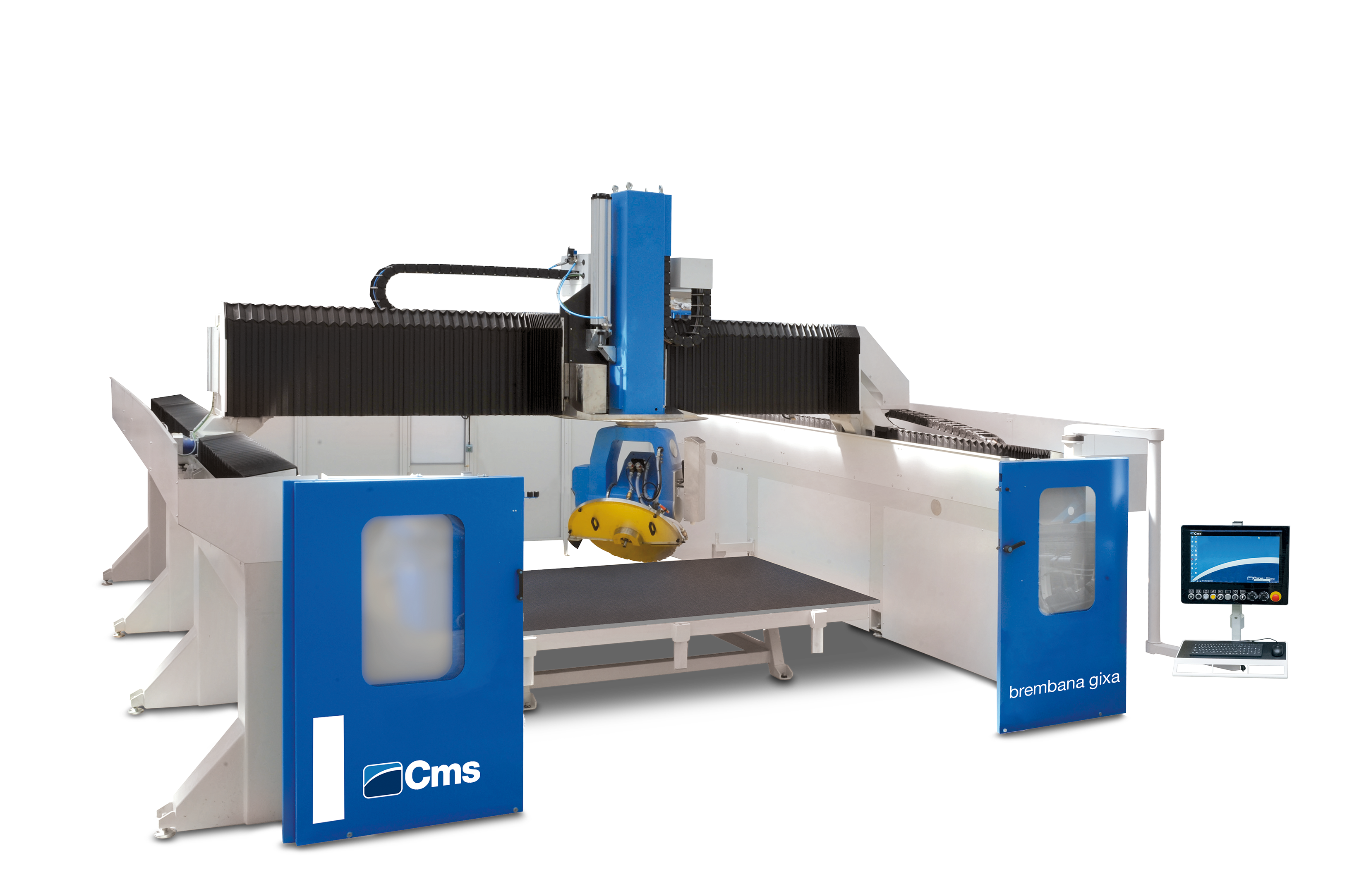

BREMBANA GIXA
Stor 5-axlig CNC-kantsåg
Numeriskt styrd 5-interpolerad-axlig kantsåg utrustad med lutande huvud och fast bord för att utföra alla typer av bearbetning, skärning (rak eller formad, vertikal eller lutande), 3D-profilering och fräsningsoperationer på skivor och stenblock.
Denna maskin kan arbeta i ett enda steg eller stegvis för att forma marmor, granit, kompositsten och keramiska delar.
Den 4 250 mm långa slaglängden hos bron garanterar enkel bearbetning av stora skivor eller stenblock.
Dess extraordinära stabilitet gör det möjligt att uppnå ett Z-slag på 1 400 mm med skivor med en diameter upp till 1 200 mm, vilket representerar branschledande egenskaper.
Oöverträffad mekanik
Öppen ramversion, avsedd att installeras på betong- eller träkonstruktioner, vilket garanterar stabilitet och styvhet för att möjliggöra de mest krävande bearbetningarna och säkerställa lång livslängd.
Rörelsenoggrannhet
Som en kvalitetsgaranti drivs alla rörelser av borstlösa motorer kopplade till en precisionsväxelreduktion och överförs genom rektifierade och härdade styrskenor och kullager.
Gränslös teknologi
Maskinen kan utrustas med en kraftfull ISO 50-elektrospindel som, tillsammans med de 5 interpolerade axlarna, förvandlar den till ett modernt och komplett 5-axligt bearbetningscentrum.
Den bästa lösningen för blockbearbetning
Dess extraordinära stabilitet gör det möjligt att uppnå ett Z-slag på 1 400 mm med skivor med en diameter upp till 1 200 mm, vilket representerar branschledande egenskaper.
Teknisk information
| X-axelns rörelse | 4250 mm / 167 tum |
| Y-axelns rörelse | 3000 ÷ 7000 mm / 118 ÷ 276 tum |
| Z-axelns rörelse | 900 ÷ 1400 mm / 35 ÷ 55 tum |
| Skivdiameter | 400 ÷ 1200 mm / 16 ÷ 47 tum |
| Motor | 25,5 kW / 34 hk - 28,5 kW / 38 hk - 31,2 kW / 42 hk |
| Motorvarvtal | 0 ÷ 5000 rpm (valfritt 0 ÷ 6000 rpm) |
| Maximal arbetstjocklek (med 90° skiva Ø 1200 mm) | 440 mm / 17 tum |
| Minimal arbetstjocklek (med 45° skiva Ø 1200 mm) | 315 mm / 12 tum |
| Huvudrotation (4:e axeln) | ± 270° (540°) |
| Huvudlutning (5:e axeln) | +8° -90° |
| Arbetsbänkens mått | 4200 × 2500 mm / 165 × 98 tum * |
| Minsta installationsyta | 7700 × 5360 × 4430 mm / 303 × 211 × 74 tum |
*Större storlekar finns tillgängliga vid förfrågan
